Кабель ВБбШв - це високонадійний броньований, складається з ПВХ-шланга і мідних жил. Округлі або секторні мідні жили мають один або декілька проводів. Кожна ізольована жила в багатожильному варіанті відрізняється від інших за кольором. Нульові жили мають блакитну ізоляцію. Жили силового кабелю ВБбШв, що заземляються, забарвлені в два кольори - жовті і зелені.
Кабель силовий броньований АВБбШв - це модифікація кабелю ВБбШв, але замість мідних жил застосовуються алюмінієві. Решта характеристик практично ідентичні.
Кабель силовий ВБбШв призначений для прокладення в земляних траншеях з будь-яким рівнем корозійної активності і незалежно від наявності блукаючих струмів. Сталева броня сприяє його використанню в суворих умовах експлуатації і прокладення, в яких можна отримати механічні ушкодження. Прокладається в сухих і вологих приміщеннях, шахтах, тунелях, каналах, колекторах, кабельних напівповерхах, спорудах, що частково піддаються затопленню, з будь-яким рівнем корозійної активності. Прокладаються також в пожежонебезпечних і вибухонебезпечних зонах, оскільки при поодинокому прокладенні не займаються. Для підвищення вогнестійкості та пожежобезпечності цей кабель також використовується у модифікації ВББШвнг. Він не займається навіть при прокладенні з іншими кабелями. Також підходять і для повітряних прокладень, якщо їм не погрожують механічні ушкодження. При цьому їх можна використовувати для горизонтальних, вертикальних і похилих трас.
При прокладенні в каналах, траншеях або приміщеннях кабель ВБбШв прослужить 30 років.

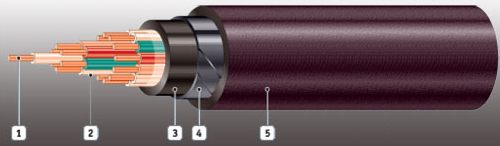

Структура кабеля:
- Секторна або округла мідна жила, що проводить струм, складається з декількох проволікав і що відноситься до 2 класу по ГОСТ 22483. У кабель входять три скручені жили.
- ПВХ ізоляція різного забарвлення, з номінальною товщиною 3,4 мм
- Выпрессованная внутрішня оболонка. Міжжильні проміжки марки ВБбШнг кабелю силового ВБбШв заповнюються невулканізованою гумовою сумішшю з особливо низькою горючістю, а проміжки інших марок - звичайною невулканізованою сумішшю з гуми.
- Выпрессованная поясна ізоляція з ПВХ пластикату, що має мінімальну товщину 0,9 мм, а у марки ВБбШнг - з того ж матеріалу, але зі зниженою горючістю.
- Електропровідний екран, накладений стрічковою обмоткою (електропровідна прогумована тканина завтовшки 0.3 мм). Екран кабелю також оснащується перекриттям або двома стрічками електропровідного кабельного паперу, що має товщину 0,12 мм разом з проміжком.
- Металевий екран - дві стрічки або фольга з міді завтовшки від 0.06 мм з проміжком.
- Розділовий шар, що складається з 2 стрічок термоскрепленного полотна, поліетилентерефталатної плівки або іншого подібного матеріалу з перекриттям. У кабелі силовому ВБбШв марки НГ поверх плівкової обмотки також накладається розділовий шар з негорючого ПВХ пластикату завтовшки не менше 1.0 мм.
- Захисний покрив може виконуватися в двох варіантах: броня з двох сталевих стрічок і захисний шланг з ПВХ пластикату.
Технические характеристики кабелю ВБбШв:
- Категорії розміщення 1 і 5 типу по ГОСТ 15150-69, ділення кабелю по виду кліматичного виконання - УХЛ і Т
- Температурний режим використання від - 50°З до +50°З
- Відносна вологість повітря - до 98% (якщо температура складає не більше +35°С)
- Максимально допустимий температурний режим при установці і прокладенні кабелів без підігрівання: - 15°З
- Найнижча величина радіусу вигину при прокладенні - 7.5 зовнішніх діаметрів
- Потрібна для кабелю силового ВБбШв номінальна частота дорівнює 50 Гц
- Змінну напругу при десятихвилинному випробуванні частотою 50 Гц складає 15 кВ
- Упродовж 4 годин кабелі здатні витримати випробування змінною напругою 18 кВ (з частотою 50 Гц)
- Жили можна піддавати тривалому нагріву при експлуатації при температурі +70°З
- Будівельна довжина кабелю для перерізів основних жил :16 - 70 мм2 - 450 м, 95 - 120 мм2 - 400 м, 150 мм2 і вище - 350 м
- Термін експлуатації, на який поширюється гарантія, складає 5 років з дати початку використання. Гарантія не поширюється на кабелі, що почалися експлуатуватися пізніше, ніж через 6 місяців з дати виробництва.
- Кабель силовий може прослужити 30 років.
ВБбШв |
3х16+1х10 |
ВБбШв |
3х25+1х16 |
ВБбШв |
3х35+1х16 |
ВБбШв |
3х50+1х25 |
ВБбШв |
3х70+1х35 |
ВБбШв |
3х95+1х50 |
ВБбШв |
3х150+1х70 |
ВБбШв |
3х185+1х95 |
ВБбШв |
3х240+1х120 |
ВБбШв |
4х16 |
ВБбШв |
4х25 |
ВБбШв |
4х35 |
ВБбШв |
4х50 |
ВБбШв |
4х70 |
ВБбШв |
4х95 |
ВБбШв |
4х120 |
ВБбШв |
4х150 |
ВБбШв |
4х185 |
ВБбШв |
4х240 |
АВБбШв |
3х16+1х10 |
АВБбШв |
3х25+1х16 |
АВБбШв |
3х35+1х16 |
АВБбШв |
3х50+1х25 |
АВБбШв |
3х70+1х35 |
АВБбШв |
3х95+1х50 |
АВБбШв |
3х120+1х70 |
АВБбШв |
3х150+1х70 |
АВБбШв |
3х185+1х95 |
АВБбШв |
3х240+1х120 |
АВБбШв |
4х35 |
АВБбШв |
4х50 |
АВБбШв |
4х70-1 |
АВБбШв |
4х95-1 |
АВБбШв |
4х120-1 |
АВБбШв |
4х150-1 |
АВБбШв |
4х185-1 |
АВБбШв |
4х240-1 |
|
